产品名称:疏水板,又称凹凸型排水板,排蓄水板,滤水板

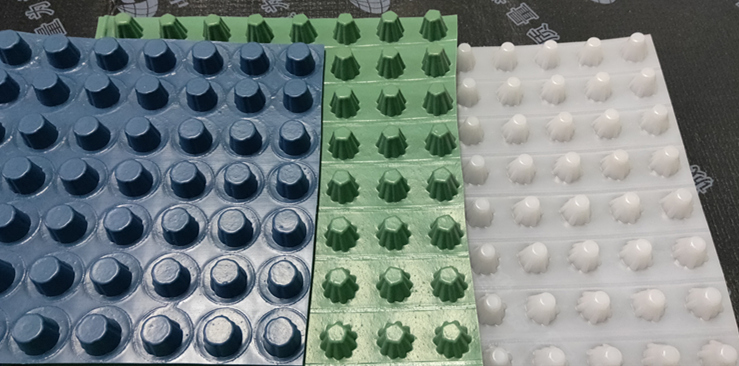

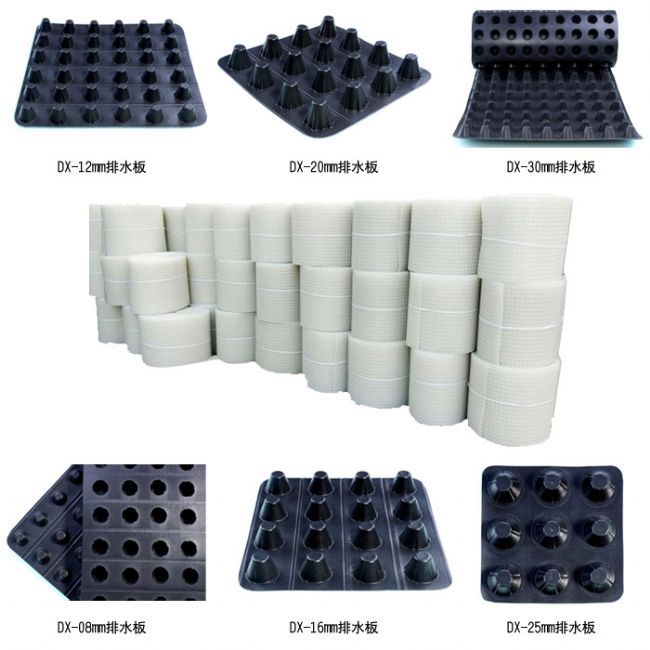

【产品材质】高密度聚乙烯(HDPE) 【产品功能】排水、阻根、隔热、透气、辅助防水 【产品特性】抗压高、折不断、不脆裂、抗老化、重量轻、施工便捷 【计价单位】平方米 【 型 号 】高度08mm,12mm,15mm,20mm,25mm,30mm ,40mm。 【 规 格 】3x10m或3x15m 【 颜 色 】黑色,白色,蓝色,绿色
疏水板采用高密度聚乙烯(HDPE)经加热加压定型形成的一种既能营造具有一定立体空间支撑刚度的排水通道,该种板材自身就具有蓄水、排水两种综合功能,板材具有空间刚度极高的特点,抗压性明显优于同类产品(可以通过现场试验检验),能够承受400Kpa以上的高抗压负荷,同时可以承受在种植顶板回填土过程中机械碾压的极端负荷情况。具有营造层内排水、排放土壤内渗透水、存蓄部分渗透水等功能。
疏水板应用范围 绿化工程:车库顶板绿化、屋顶花园、垂直绿化、斜屋顶绿化、足球场、高尔夫球场。 建筑工程:建筑物基础上层或下层、地下室内外墙体和底板以及顶板、屋面防渗和隔热层等。 交通工程:公路、铁路路基、堤坝和护坡层。 市政工程:机场、道路路基、地铁、隧道、垃圾填埋场。 水利工程:水库防渗水、蓄水池、人工湖防渗水。
疏水板的特点 1、施工方便、维护简便且经济。 2、耐负荷及耐久性强。 3、能确保将多余水快速排走。 4、蓄水部分能将部分水储藏起来。 5、能给植物生长提供充足的水份与氧气。 6、量轻及屋顶隔热保温功能强。
疏水板优点: 1、疏水板可以蓄水,有利于植被的生长; 2、疏水板凸点侧壁较厚,故抗压强度较大,可以达到40T以上,远远大于塑料凸片(高密度聚乙烯排水板、高抗冲聚苯乙烯排水板)、塑料排水网垫等同类产品(可以实际碾压实验),可以满足回填土时的施工要求和正常运行要求; 3、疏水板支撑面比较大,既不会因上覆无纺布下陷阻塞排水通道,也不会因无纺布拉力不足撕裂导致泥土进入而阻塞排水通道,塑料排水板可以完整的保留排水空间,完全避免了塑料凸片因无纺布下陷导致排水不畅的情况发生,绝不会因排水不畅导致植被枯萎、死亡。
疏水板施工注意事项 1. 用于园林中的花池、花槽和花坛时,直接以蓄水板和过滤土工布代替常规材料,(如陶粒、鹅卵石或贝壳等组成的过滤层)。 2. 用于地下车库工程顶板等硬质界面绿化时,在铺设疏水板之前,先清理现场杂物,按照设计图纸要求设置防水层,再用水泥砂浆起坡,使表面无明显凹凸处,疏水板有序排放,铺设范围内无须另外设置排水盲沟。 3. 用于做建筑夹层板时,疏水板铺设在屋顶混凝土板上,塑料排水板外再砌一层单墙,或用混凝土来保护,使地下渗水通过排水板的架空空间流入盲沟对集水坑。 4. 疏水板四周相互拼接,铺设时的空隙,作为下层排水道,其上的土工布过滤保湿层铺设时也需搭接好。 5. 疏水板铺设完毕后,可进行下一道工序,尽快铺设好过滤土工布和基质层,防止泥土、水泥、黄砂堵塞孔道或进入塑料排水板的蓄水、水槽、排水通道。为确保塑料排水板充分发挥其作用同时可在过滤土工布上面铺上操作板,方便进行绿化施工。
疏水板施工铺设方法 1.防水层及其保护层施工完成后,开始铺装排水板。要求基层排水坡度满足2‰~5‰; 2.将疏水板杯状口朝上铺装,齿孔相扣; 3.疏水板上面覆盖土工布,土工布相互搭接10~20cm, 防止泥水穿过土工布,淤堵蓄排水系统,造成排水不畅,蓄水量减少; 4.在土工布上面铺10~20mm中粗砂,形成渗透过滤层,可阻止种植土流失; 5.覆盖适当厚度种植土。 6.要做好排水板成品保护。排水板铺装后,应不容许在排水板上直接推运手推车等,运输材料时要铺设木板、马道。做到随铺随填土。
疏水板的主要功能: 1、排水,排水板与土工布结合使用可以将雨水迅速排出,缓解雨水对屋顶的压力。 2、蓄水,排水板能储存种植层渗出的多余水分,并在植物需要时补充水分,提高抗旱能力。、 3、透气,塑料排水板特殊的设计使得种植底层具有良好的透气性,能确保根系对于氧气的需求。 4、环保,塑料排水板百分之百再回收,不会对环境造成二次污染。 5、隔热,塑料排水板中的蓄水处在种植层不受太阳的直接照射,于是形成了一个阴凉层,起到隔热的效果。
车库顶板疏水板排水系统设计方案 根据该项目的具体条件,其地下车库种植顶板的蓄排水等构造层次推荐下述系统设计,构造自上而下设计如下: 1、人工配制种植土层,自然堆填; 2、自然土壤基层(根据回填要求压实); 3、聚酯无纺布水土保持过滤层; 4、蓄排水层; 5、细石混凝土保护层; 6、防水层(依设计); 7、找平层/找坡层(可省略); 8、车库顶板钢筋混凝土结构;
随着房产的不断发展,地下车库也是现在最流行的停车位置。因此做好地下车库的排水功能是尤为重要的事情。由于地下车库的面积较大,所需要的排水产品也是要求比较高的。 地下车库由于面积较大,其使用功能、以及钢筋混凝土结构耐久性都要求做到严格的密闭防水,上部的覆盖土层厚度往往是以所种植的植物的需求而定,尽可能减少结构的负荷,这就形成了浅盆地形态,地下车库塑料排水板的优势如下:1.稳定的不透水层,大环境沟通受阻;2. 根深植物根系在盆地水平延伸扩展;3. 深层积水、上部干燥导致植物物种单一化。
很多人关于小时候都有这样的记忆:自家的小院里种满了蔬菜,不用喷洒农药,只需适量地洒些自制的农家肥,简单打理,蔬菜就可以很好地生长了。等到成熟时节,兴奋地采摘一些做成美味佳肴,方便又环保。可是,随着乡村的日趋城市化,土地范围的有限使用以及催熟剂、化学制品在农副产品中的逐渐蔓延,想要吃上绿色无污染的蔬菜,似乎成了一种奢望。我们多么希望可以吃上自己种的蔬菜啊! 屋顶绿化的兴起,满足了人们的这种需求。我们可以在自家屋顶上甚至阳台上种植蔬菜了。在屋顶上种植蔬菜?听起来真的让人难以置信,但是它的确已经被很多人实践过了,效果还挺不错!那么,屋顶上种植蔬菜是怎么实现的呢?其实,它的过程和在农家小院里种植是没有什么区别的,最大的差异就在于农家小院是直接接触大地的土壤层,而屋顶种植是把土壤搬到屋顶上。我们都知道,屋顶是由水泥构建,具有不透水性,把土壤搬上来,种植过程中多余的水分又将排向哪里呢?这是个大问题,很多人选用了置顶的塑料排水板来排水。
疏水板,是针对屋顶绿化市场专门研发的新型排水产品,具有排水均匀、耐负荷及耐久性好、水分储藏及调节功能佳等特点。在蔬菜种植的过程中,土壤中水分过少或过多,都不利于蔬菜的成长。水分过少,蔬菜得不到应有的生长要素;水分过多,容易造成蔬菜烂根,土壤的透气性也会变差,尤其是遇到雨水天气,更不利于蔬菜成长,屋顶也会存在安全隐患。而塑料排水板同时具有蓄、排水双重功效,它可以及时排除由于大量降水或浇水过多造成的渍水,同时还可以储存蔬菜生长所需要的水分,在蔬菜缺水的时候,能够将所储蓄的水分向上蒸发,为蔬菜供水,并且还可以在构筑物的不透水层与土壤间形成一个空腔,空气可以在其间流动,保证土壤的透气性,有利于蔬菜的正常生长。而蔬菜呢,可以阻挡紫外线对塑料排水板的照射,延长塑料排水板的使用寿命,可谓双赢。
疏水板安装施工工艺: 疏水板的安装施工根据上图所示直接在已经完工的细石混凝土保护层上铺设,板材采用扣合的搭接方式。 塑料排水板的安装施工条件 1、基层表面应平整; 2、细石混凝土保护层施工完毕并经过验收。 塑料排水板的施工工艺 塑料排水板的安装施工根据设计图要求铺设,板材采用扣合的搭接方式。 一般施工工艺 1、工艺流程 基层验收→规划弹线→空铺疏水板→扣合搭接扣→自检验收→检查验收→铺设聚酯无纺布→自检验收→检查验收。 2、操作要点及技术要求 (1)要保持每片排水板扣接好。 (2)无纺布搭接严密,避免土体进入排水通道,阻塞排水。 3、回填方法 为了防止运土车辆对蓄排水系统的破坏,回填需要由周边向内回填,工序如下: (1)在回填时才先行铺设无纺布,无纺布铺设完毕后验收合格随后回填土。 (2)在回填土上行走车辆,要注意回填土的厚度,回填土厚度≥500mm后方可在上面行走车辆。
|
