PED14高分子防护排水异形片

一、PED14高分子防护排水异型片适用范围
适用于地下车库种植顶板绿化、屋顶绿化、足球场、高尔夫球场工程等。

二、PED14高分子防护排水异型片特点
1有组织的排出土壤层的多余渗透水，虹吸排水效率高，排水速度快，可取消找坡层。
2与防水层组成的防、排结合的构造层次，有效的缓解车库顶板的渗漏问题。
3保持种植车库顶板水位处于较低的水平，提高种植土壤底部的透气性，避免植物因涝死亡，保证植物的正产生长。
4收集的雨水可以供物业浇灌、清洗使用，达到渗透水二次利用的目的，节约运营成本。
5减轻建筑顶板荷载，减少土方开挖量。

三、PED14高分子防护排水异型片工作原理
1雨水或浇灌水经土壤层渗透至车库顶板复合防护排水异型片。
2流入车库顶板专用排水槽。
3通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井。
4雨水经沉淀后，上面清水流入蓄水池。
5后期物业对蓄水池的清水进行二次利用或者排入雨水管网。

四、PED14高分子防护排水异型片优势
1排水效果好
复合防护排水异型片由高密度聚乙烯、树脂通过吸塑、热熔、复合一次成型，具有良好的排水、透气通道，排水效果好。
2可不设找坡层
地下车库顶板按区域划分，铺设专用排水槽可以将渗透水有组织的进行汇集、排放.
3具有耐植物根系穿刺作用
高密度聚乙烯是一种不含植物亲和性物质的原料，它的密度非常高， 由该材料生产的复合防护排水异型片可以构造一个良好的耐根穿刺层。
4起防水层柔性保护辅助防水作用
复合防护排水异型片具有良好的抗压、抗拉能力，特殊的凸点设计能起到良好的缓冲作用，为防水层提供全面的柔性保护、避免防水层遭受回填土的破坏。复合防护排水异型片通过双面自粘防水（粘霸）平接，渗透水在复合防护排水异型片上流动，排水异型片可以将渗透水与防水层隔离，起到辅助防水的作用。
5工期短、造价低。
6实现雨水及浇灌水的循环利用。

五、PED14高分子防护排水异型片设计要点

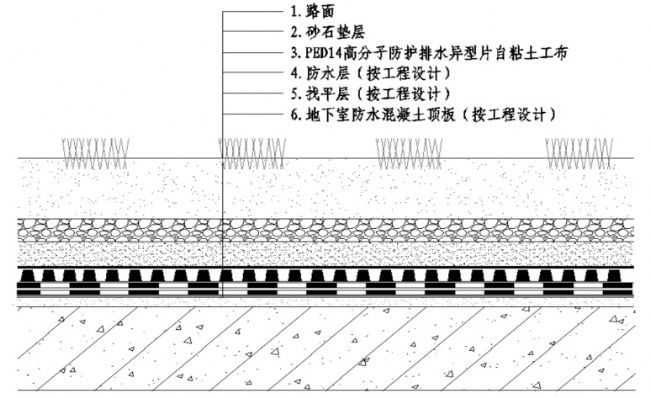

部位 用料及分层做法 结构图
地下车库种植顶板
1.  种植土，厚度按工程设计；
2.  过滤布（土工布）；
3.  CT-PP复合防护排水异型片+CT-PP专用排水槽；
4.  防水层；
5.  找平层；
6.  防水钢筋混凝土顶板
CT-虹吸排水收集设计要点如下：
1虹吸排水收集系统布置以投资省、运转费用低、占地面积小为原则；
2根据地下车库顶板的渗透水量与浇灌水量大小以及覆土厚度、专用排水槽间距、蓄水池得体积等要求选用合适规格的复合防护排水异型片、蓄水池等；
3排水层材料应满足《种植屋面工程技术规程》JGJ155相关规定。年降水量小于蒸发量的地区，排水层应结合排水槽分区设置；
4虹吸排水收集系统涉及隐蔽埋地及雨水收集回用，系统组成材料均不产生污染、不产生二次污染源污染环境；
5虹吸排水收集系统设备应运行稳定可靠、维护简单、操作方便。
