防护虹吸排水收集系统

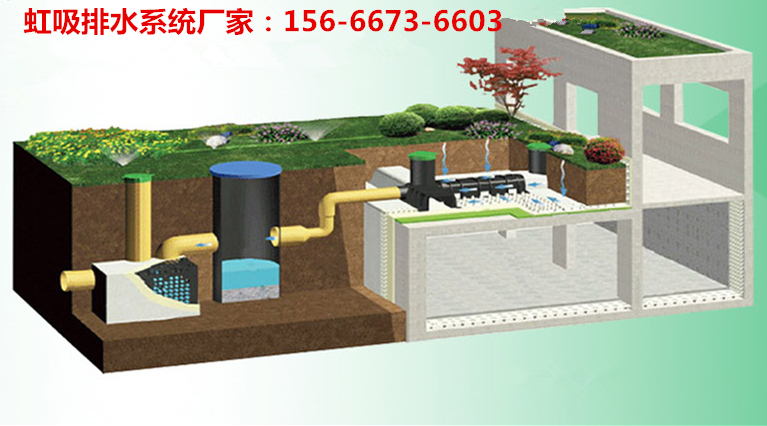

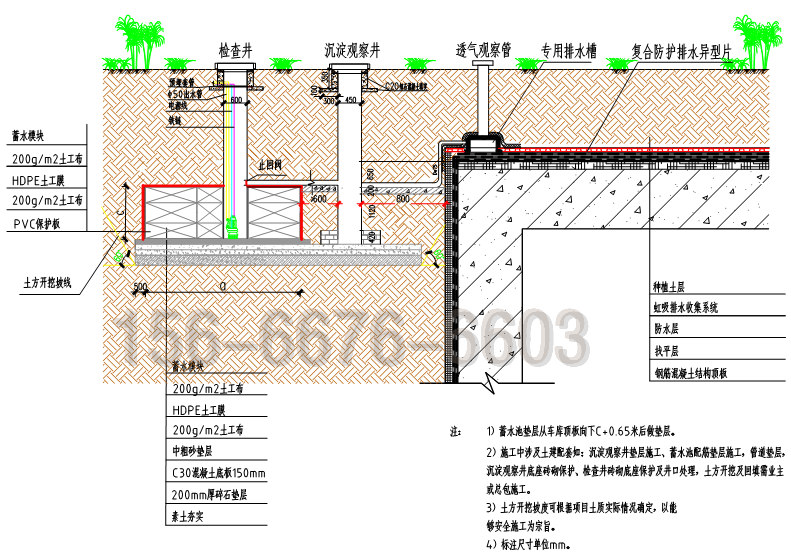

防护虹吸排水收集系统工作原理：

1 雨水或浇灌水经土壤层渗透至车库顶板复合防护排水异型片。
2 流入车库顶板专用排水槽。
3 通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井。
4 雨水经沉淀后，上面清水流入蓄水池。
5 后期物业对蓄水池的清水进行二次利用或者排入雨水管网。

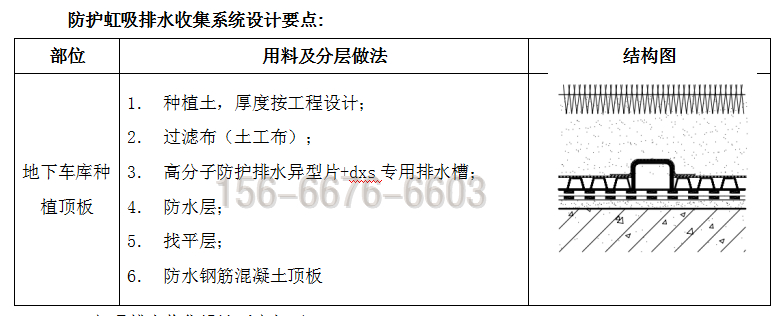

防护虹吸排水收集系统设计要点如下：
1 防护虹吸排水收集系统布置以投资省、运转费用低、占地面积小为原则；
2 根据地下车库顶板的渗透水量与浇灌水量大小以及覆土厚度、专用排水槽间距、蓄水池得体积等要求选用合适规格的复合防护排水异型片、蓄水池等；
3 排水层材料应满足《种植屋面工程技术规程》JGJ155相关规定。年降水量小于蒸发量的地区，排水层应结合排水槽分区设置；
4 防护虹吸排水收集系统涉及隐蔽埋地及雨水收集回用，系统组成材料均不产生污染、不产生二次污染源污染环境；
5 防护虹吸排水收集系统设备应运行稳定可靠、维护简单、操作方便

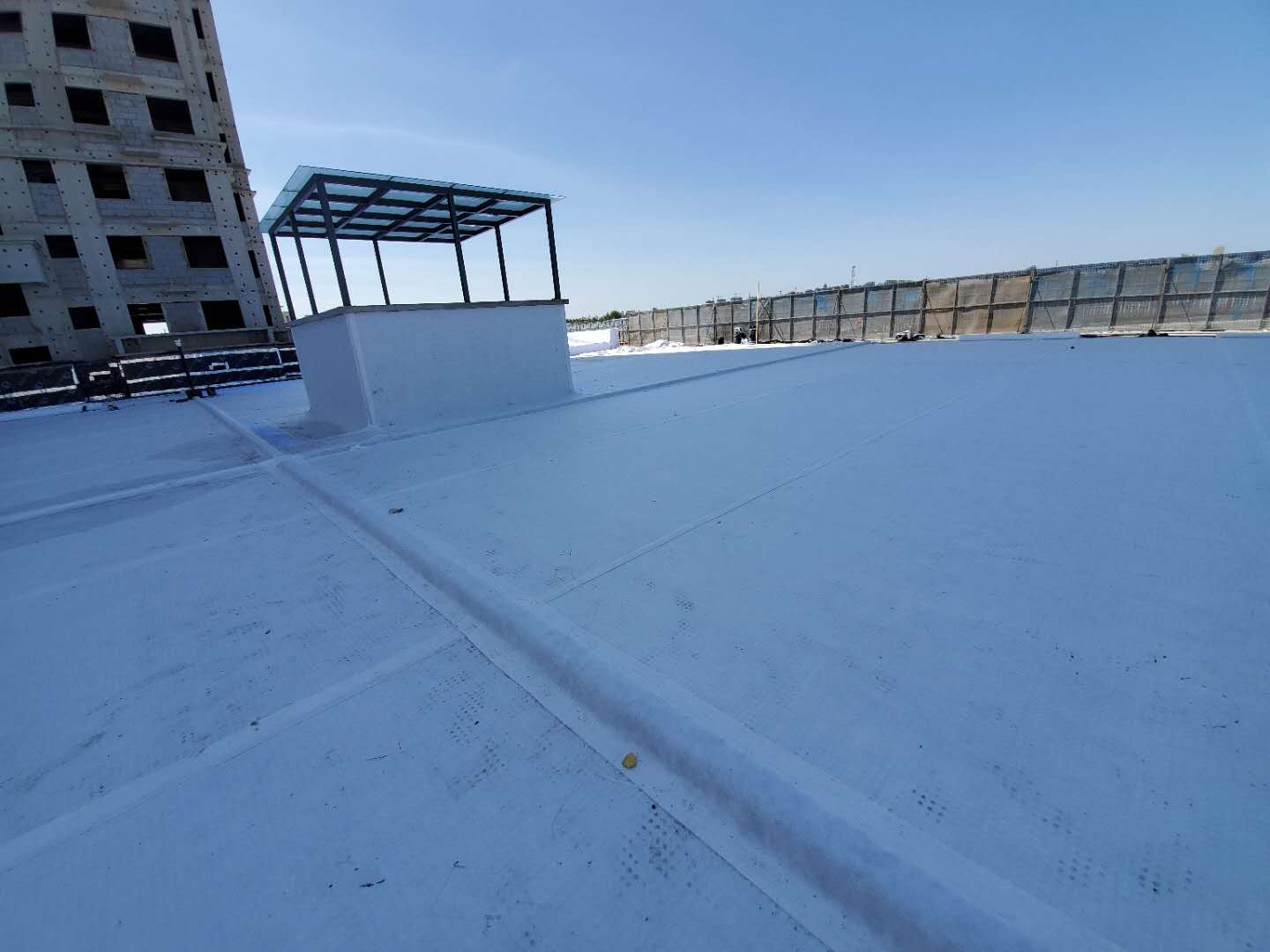

施工安装现场
